Ruhestrommessadapter RSM-1





Nicht immer gestaltet sich eine Ruhestrommessung unproblematisch für den Diagnostiker. Gerade beim Trennen des Stromkreises und das anschließende Einsetzen des Amperemeters mit der korrekten Einstellung  können zu anfangs durchgebrannten Sicherungen führen. Ebenso kann ein Umschalten in einen anderen, kleineren Messbereich Probleme verursachen.



Eingesetzte Stromzangen können diese Fehler vermeiden, haben jedoch meistens einen zu großen Messbereich, mit dem Nachteil das gerade kleine Ströme < 50mA zu ungenau angezeigt werden. Eine etwaige Langzeitmessung gestaltet sich ebenso schwierig, da das Messgerät ständig unter Beobachtung stehen muss.





Mit dem Ruhestromadapter RSA-1 lassen sich:



1.            Ströme unter 500mA exakt messen

2.            Langzeitaufnahmen in Verbindung mit einem Datenlogger

               (evtl.   Tester) durchführen

3.            bei Überschreitung einer eingestellten Schwelle (z.B. 30mA)

               Warntöne-/signale ausgeben

4.            die Stromwerte auch mit einem Voltmeter anzeigen (messen).





Das Gerät besitzt eine LED die es dem Diagnostiker anzeigt ob der Stromkreis nach Anschluss des Adapters geöffnet oder geschlossen ist. Eine weitere LED zeigt dem Diagnostiker an, ob das Gerät mit der richtigen Polarität angeschlossen ist.

Eine akustische und optische Warnschwelle kann in einem Bereich von 0….100mA eingestellt werden. Wird der maximale Strom auf beispielsweise 50mA eingestellt, ertönt beim Überschreiten dieses Wertes ein Warnton in Verbindung mit einer optischen Anzeige. So muss bei der Ruhestrommessung der Diagnostiker das Gerät nicht mehr ständig im Auge behalten.

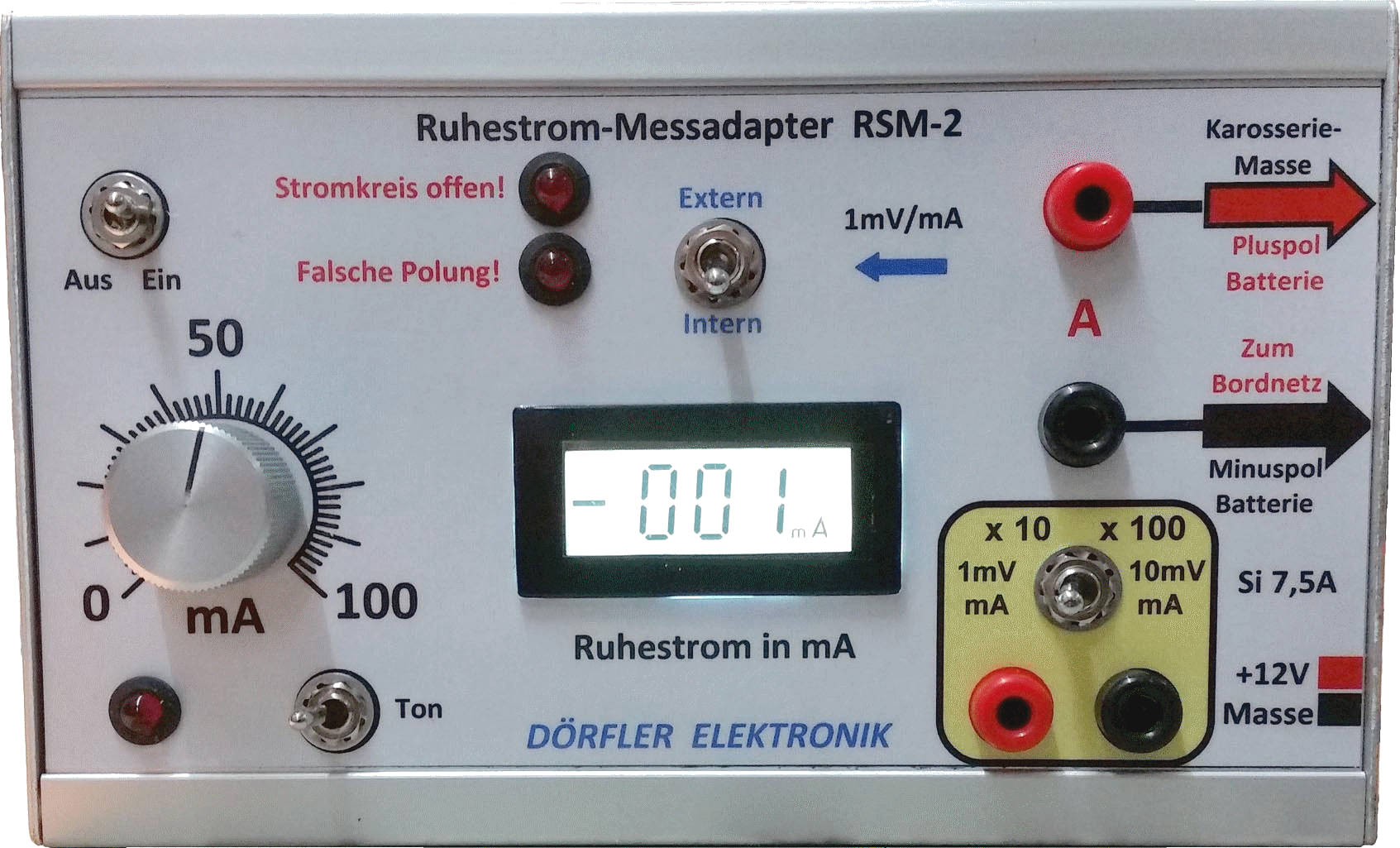

Ab Dezember 2016 wurde der RSM-1 durch den RSM-2 ersetzt. Zusätzlich wurde ein Messverstärker in das Gerät integriert, der die geringe Spannung am Messwiderstand um den Faktor 10 oder 100 verstärkt.

Ein falscher Anschluss wird durch eine LED angezeigt.

Anschluss für ein Voltmeter (Strommessung mit Voltmeter)



Einstellbare akustische und optische Schwelle bei überschreiten eines voreingestellten Ruhestroms.



Schutz vor Überlastung durch eingebaute 7,5A Sicherung

Kurzzeitbelastbarkeit: (10s)  10A

Dauerbelastbarkeit: 5A



Online Bestellung hier.......



Das Gerät kann auf Anfrage gefertigt werden, die Lieferzeit beträgt ca. 2-3 Wochen

Preis:    398,- Euro zzgl. 19% MwSt und Versandkosten

Anfrage telefonisch oder per email:     08105 1853 oder 0172 8912328

                                                                  info@doerfler-elektronik.de

Preis    398,- Euro zzgl. 19% MwSt.
Lieferzeit ab Bestellung ca. 2-3 Wochen
